Усилитель вайфай Wireless-N Wifi Repeater SC300Mbps

Данное устройство было заказано для расширения области покрытия Wi-Fi, т.е. для использования в качестве репитера, так как из-за особенностей расположения роутера и планировки квартиры зона уверенного приема домашнего Wi-Fi у меня охватывает только около 60% площади. На выбор повлияло «нарозеточное» исполнение этого устройства, а следовательно – компактность и отсутствие лишних проводов.

Комплект поставки состоял из самого репитера, кабеля RJ-45 длинной 97 см. и англоязычной инструкции.

Интересная реализация разъемов сетевого кабеля. Никогда такого не видел.

Размеры репитера – 9 x 8 x 5 см.

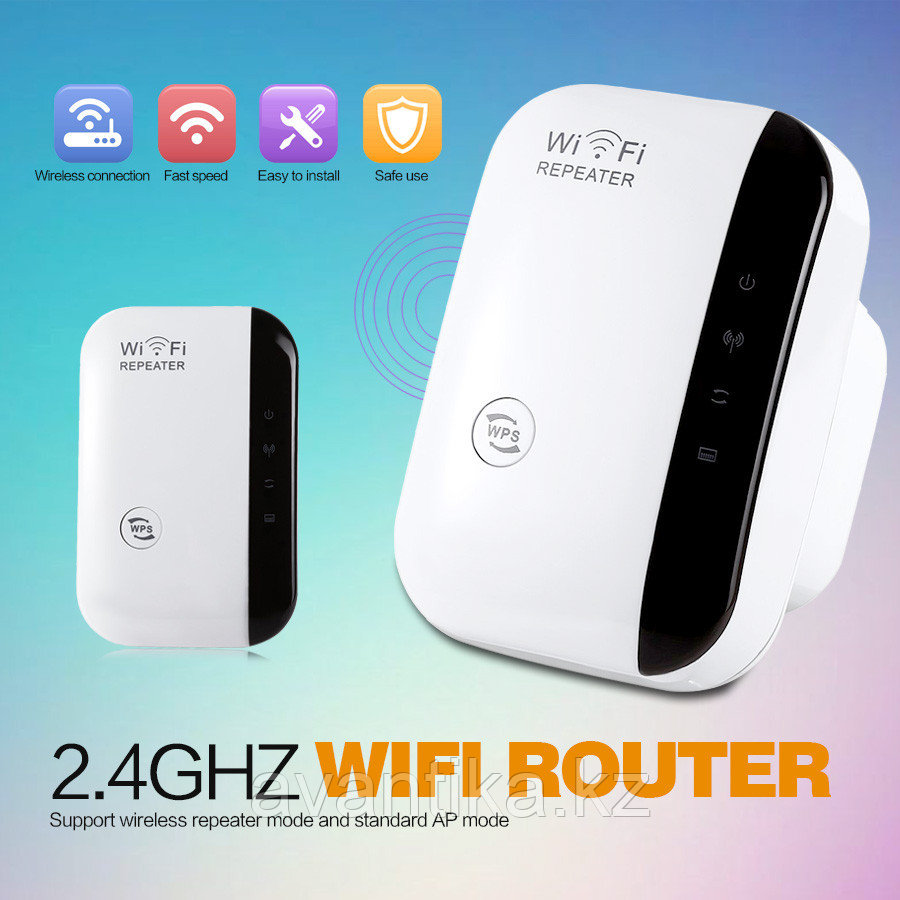

С лицевой стороны расположены индикаторы питания, сети Wi-fi, WPS, проводного подключения а также кнопка активации WPS.

Справа – разъем RJ-45 и кнопка сброса настроек.

Сзади – вилка для питания от электросети. Похоже изначально съемная – для удобства комплектации под региональные стандарты. В моем случае пришла в сборе.

Так же присутствует наклейка с параметрами устройства (mac, pin, модель, версия, серийник, параметры входа). Удобно, если инструкция потеряется.

Вес репитера — 94 г.

Заявленные характеристики устройства:
  Материал корпуса: пластик,
Встроенная антенна
Частота: 2.4GHz
Поддерживаемые режимы: репитер и точка доступа,
Автоматический выбор канала,
Поддержка WPS,
Поддержка шифрования: WEP, TKIP, AES,
Поддержка стандартов WLAN: 802.11n (до 300Mbit/s), 802.11g(54Mbit/s), 802.11b standard(11Mbit/s),
Поддержка алгоритмов безопасности WPA2, WPA and WEP(128/ 64),
Поддержка резервного копирования и восстановление настроек.

Настройка и тестирование

В соответствии с инструкцией, настроить репитер можно по Wi-Fi, что я и сделал. Процедура следующая:

Включаем репитер в розетку. Заходим на него по wi-fi путем прямого подключения.

После подключения, набираем в браузере адрес 192.168.10.1 Появляется страница входа на английском языке. Вводим admin / admin в качестве пары логин/пароль, как указано в инструкции.

Отображается меню настроек.

Чтобы настроить устройство как репитер, жмем на кнопку «Repeater» в блоке «Wizard». Отображается список доступных сетей Wi-Fi. Выбираем домашнюю сеть, вводим идентификатор сети и пароль.

Сохраняем параметры. Для памяти нам отображается то что мы сохранили. Все! Настройка закончена.



Кому интересно, инструкция по настройке

Теперь о том, как показал себя репитер в работе. Ниже приведена схема планировки квартиры.

Так получилось, что роутер находится возле массивной несущей стены (помечено стрелкой), которая экранирует часть сигнала. По этой причине уверенный прием WiFi наблюдается только в зоне А. В зоне B наблюдаются периодические обрывы соединения, в зоне С подключение фактически невозможно.


Замеры уровня сигнала WiFi в точках 1,2 и 3 (до установки репитера)

Для исправления ситуации, репитер было решено разместить между зонами В и С, благо там как раз было подходящее место со свободными розетками:

По итогу ситуация с приемом в зонах В и С кардинально изменилась. Во всей этой области (зона D) прием стал настолько устойчивым, что стало возможно получение потокового видео по WiFi без задержек, чего не было возможно ранее даже в зоне B.
